HT PROT

Curto-circuito, proteção e seletividade em um único ambiente de engenharia. Do unifilar ao relatório, em um só lugar.

  1. 01 Curto-circuito
  2. 02 Coordenograma
  3. 03 Seletividade
  4. 04 Relatório

Comprar licença Ver o HT PROT rodando

da 10 Ohms Engenharia

HT PROT

Curto-circuito, proteção e seletividade em um único ambiente de engenharia.

01 · Curto-circuito

Uma falta na BUS-1. A corrente em cada trecho.

Trifásica, bifásica, bifásica-terra e fase-terra, pela IEC 60909-0 ou pela ANSI C37.010, com a contribuição dos motores.

02 · Coordenograma

O coordenograma sem planilha.

Relé de média e disjuntores de baixa na mesma folha, referidos à mesma tensão, com o inrush e a curva de dano do transformador.

03 · Seletividade

Abre só quem precisa.

O disjuntor mais perto da falta abre primeiro. Os de cima seguram, com margem.

04 · Relatório

Do unifilar ao relatório, em um só lugar.

O relatório técnico sai em Word, direto do projeto, com memória de cálculo, tabelas e coordenogramas.

Comprar licença Ver o HT PROT rodando

O dia a dia do estudo

Mudou um ajuste. Refaz o coordenograma.

No HT PROT, curto, coordenograma e relatório saem do mesmo projeto.

  • A pendência

    O estudo volta da concessionária com pendência, e ninguém quer mexer no relé.

  • A planilha

    Cada ajuste novo pede outra curva no Excel ou no papel log-log. E outra conferência.

  • A transcrição

    O número sai da planilha e entra no relatório à mão. O erro aparece depois, e é difícil de achar.

  • O religador da concessionária

    Coordenar com ele leva ida e volta. Inrush e ponto ANSI conferidos a cada rodada.

Ver rodando

Do projeto vazio ao estudo rodando.

Gravação de tela do HT PROT. Os equipamentos entram no unifilar, o IED é parametrizado com as curvas de três estágios e a proteção direcional aparece no plano de fasores.

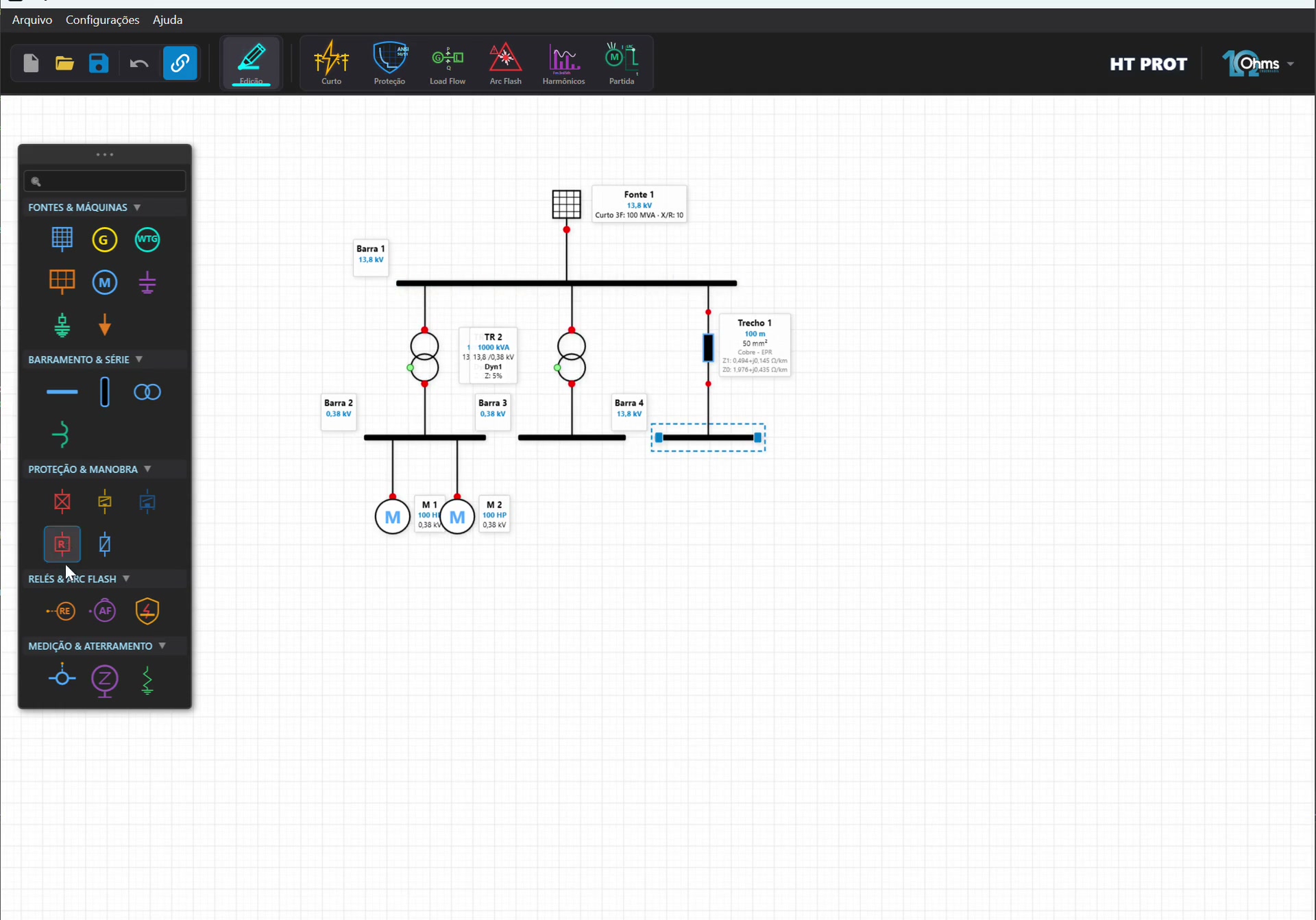

Unifilar do projeto exemplo sendo montado no HT PROT
Gravação de tela real do HT PROT. Projeto exemplo, 48 segundos, sem som.

Como funciona

Quatro passos até o relatório.

O unifilar que você desenha é a base de todo o cálculo.

  1. 01

    Desenhe

    Monte o unifilar. Os equipamentos se conectam enquanto você desenha.

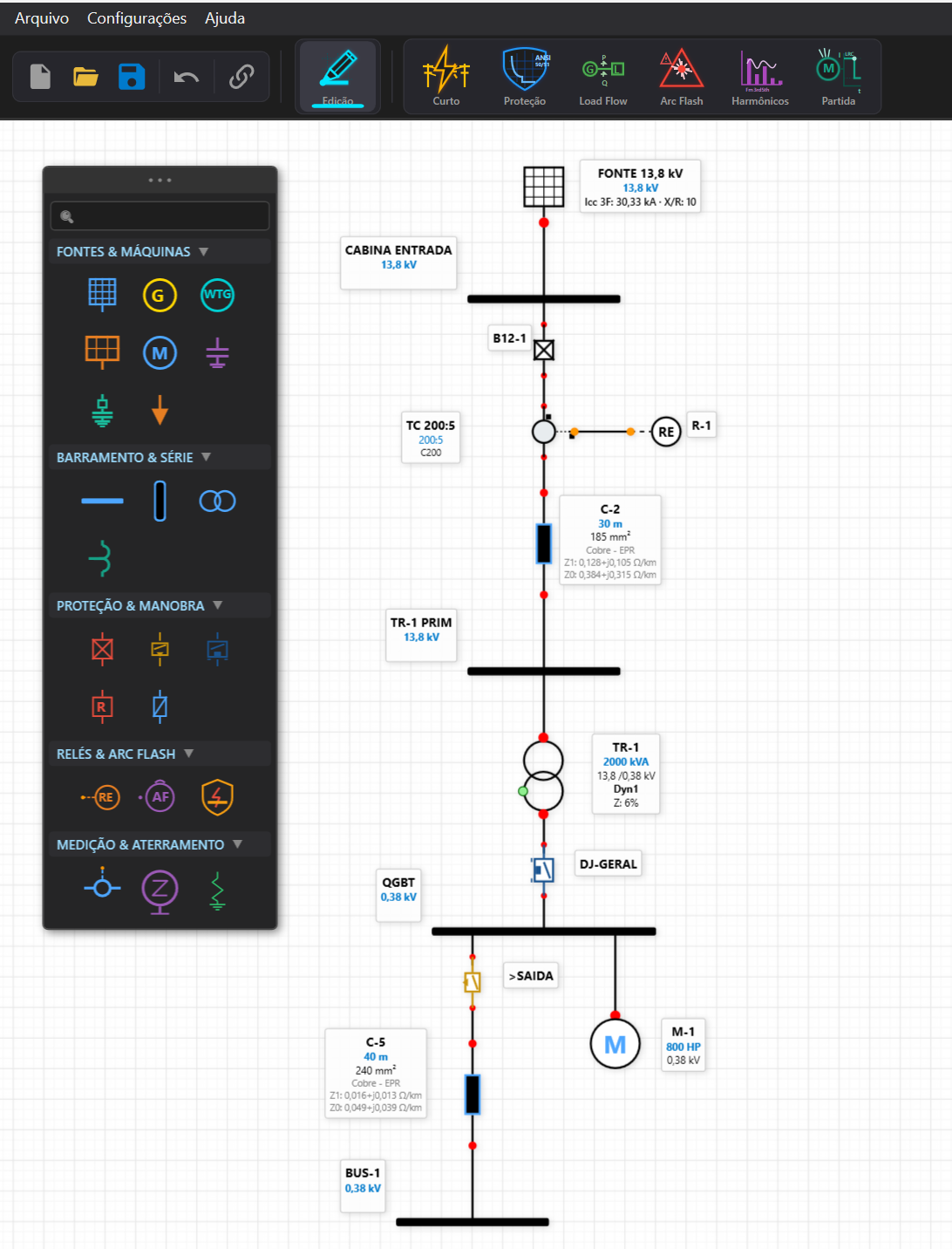

    Paleta de equipamentos e unifilar em edição no HT PROT
  2. 02

    Parametrize

    Relés, disjuntores de baixa tensão, fusíveis, religadores e cabos saem dos catálogos integrados.

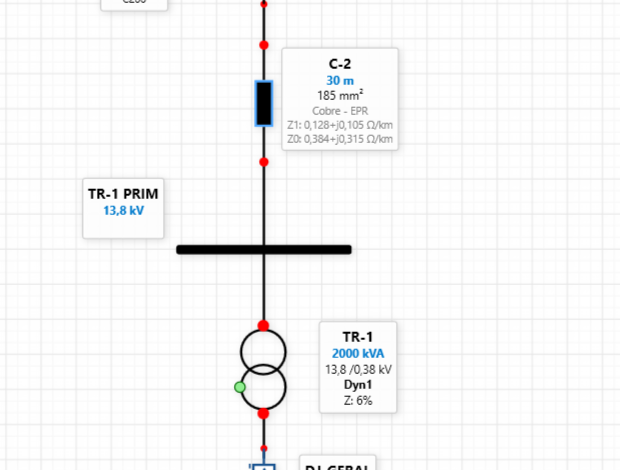

    Parâmetros do cabo e do transformador no unifilar do HT PROT
  3. 03

    Calcule

    Níveis de curto, coordenograma e arco elétrico no mesmo projeto.

    Níveis de curto-circuito em kA em cada barra do unifilar
  4. 04

    Entregue

    Relatório em Word com memória de cálculo, tabelas e coordenogramas.

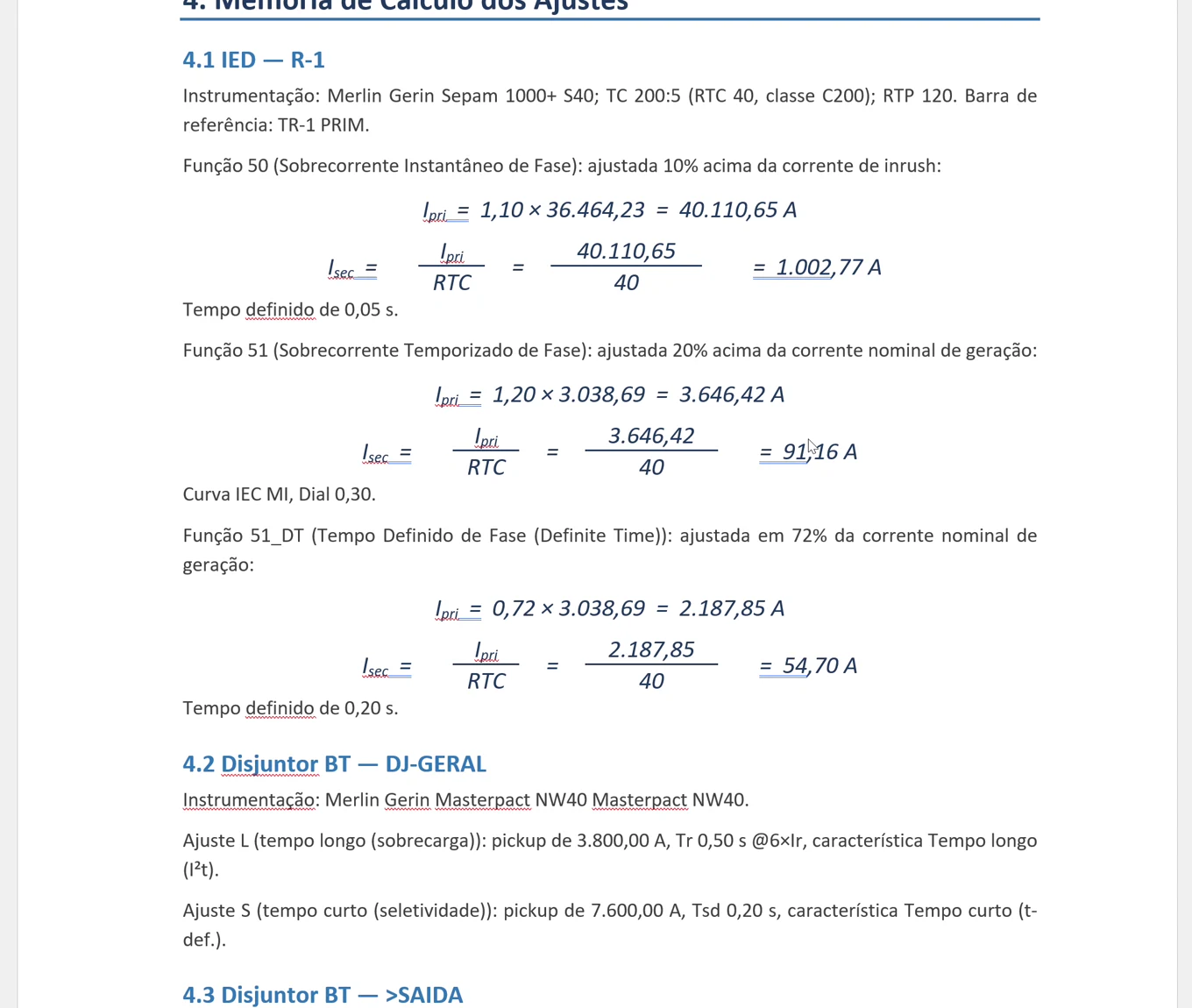

    Página do relatório técnico gerado pelo HT PROT

Seletividade na prática

Escolha onde cai a falta.

Toque num ponto do unifilar e veja quem abre e quem segura.

Falta na BUS-1. Abre a >SAIDA. DJ-GERAL e R-1 seguram.

Exemplo ilustrativo desta página, com curvas típicas. No HT PROT, as curvas vêm dos catálogos integrados e dos seus ajustes.

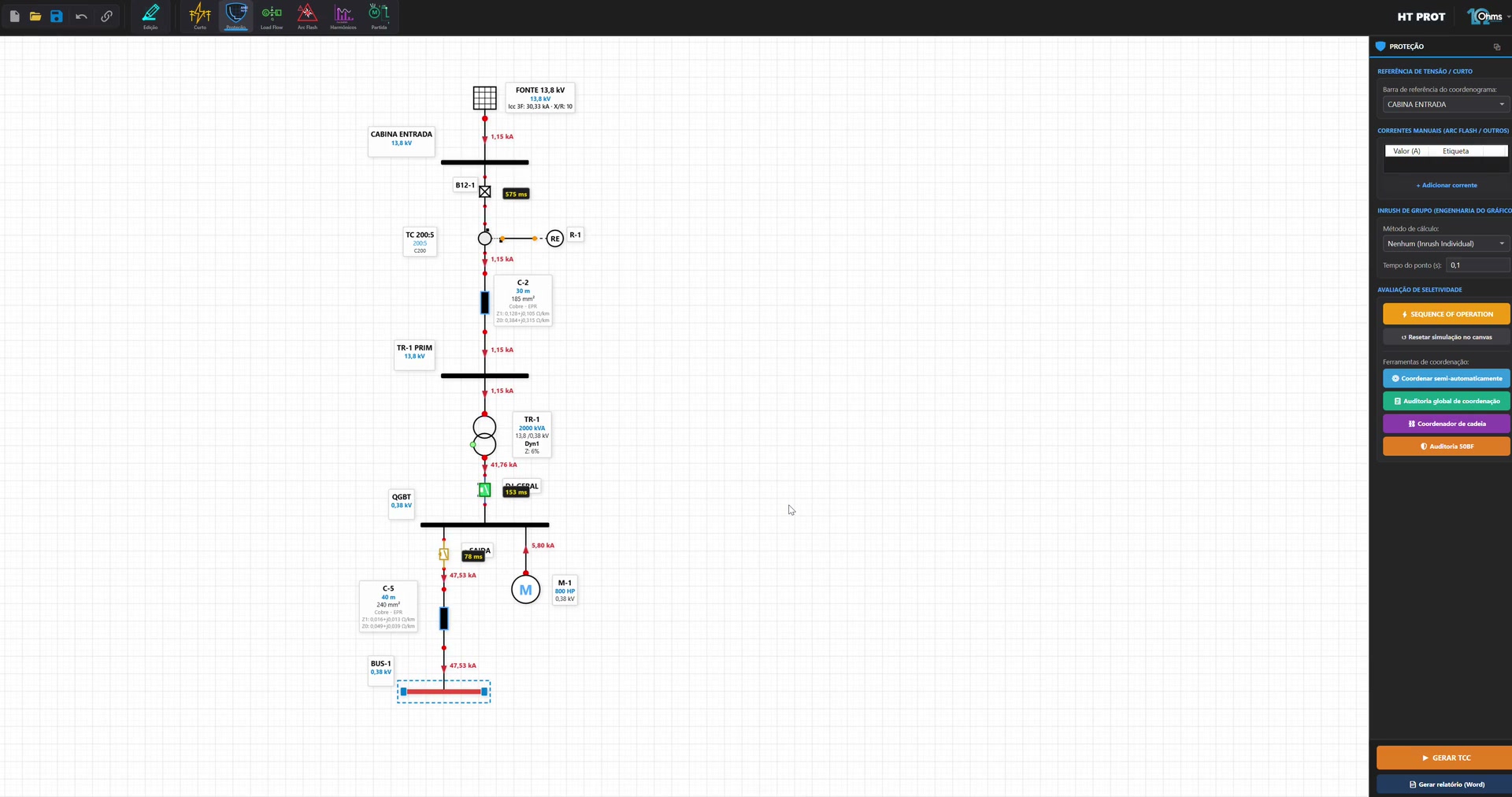

Falta trifásica rodando no unifilar do HT PROT
No programa: a falta trifásica cai na BUS-1 e a corrente aparece em cada trecho.

O que o HT PROT faz

Seis módulos. Um só ambiente.

Curto-circuito

Faltas calculadas em todas as barras.

Faltas trifásica, bifásica, bifásica-terra e fase-terra, pela IEC 60909-0 ou pela ANSI C37.010. Correntes simétricas e assimétricas, com a contribuição de motores e geradores. Faltas múltiplas e evolutivas também. Dimensiona os transformadores de corrente e simula a saturação pela curva de excitação, com exportação em COMTRADE conforme a IEEE C37.111 para ensaiar o relé na mala de teste.

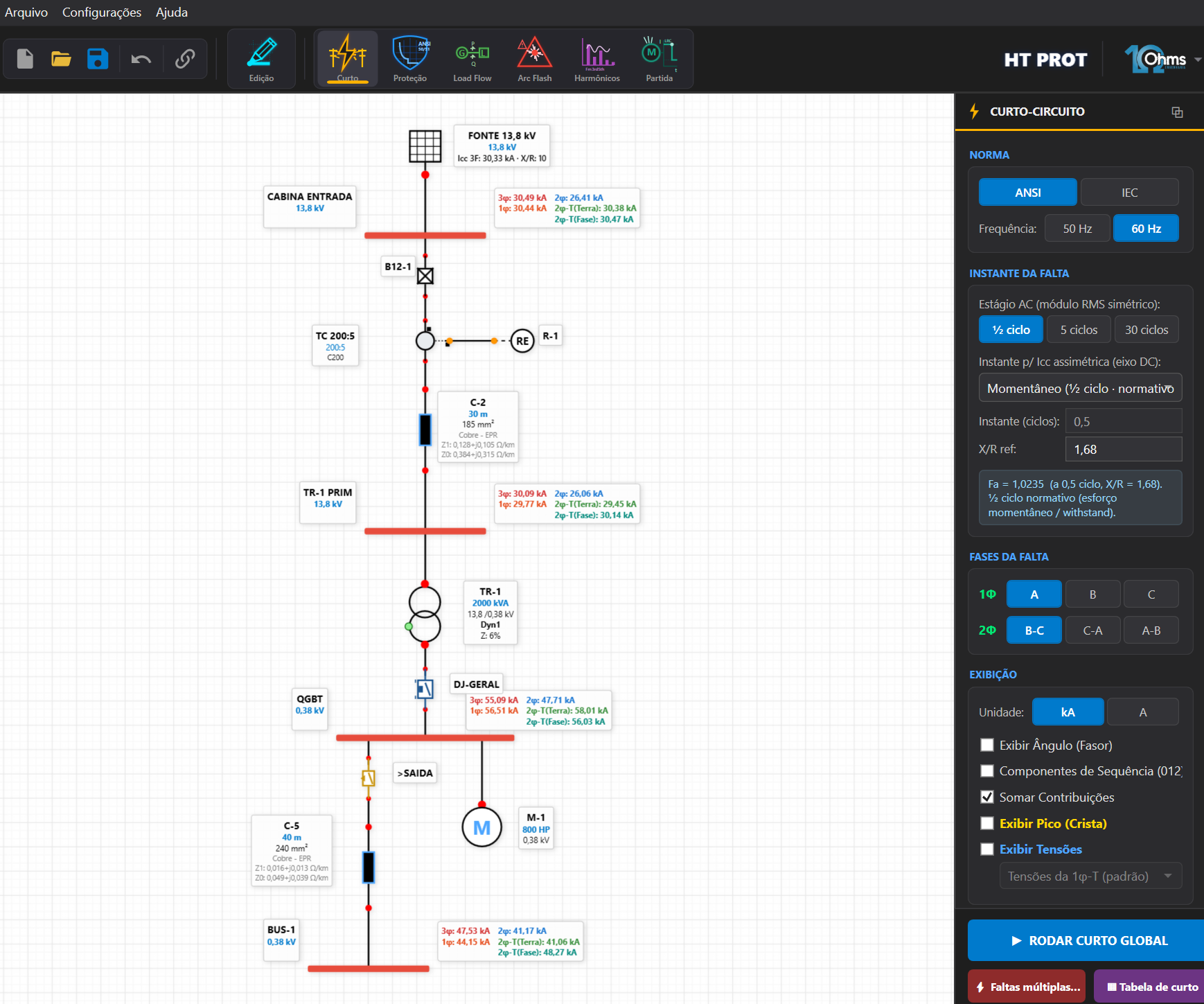

Tela de curto-circuito do HT PROT com os níveis em kA em cada barra
Tela real: curto global, com os níveis em kA em cada barra.

Proteção e seletividade

O coordenograma e quem abre primeiro.

Coordenograma tempo-corrente com relés, religadores, fusíveis de média tensão e disjuntores de baixa tensão, de caixa moldada ou abertos. Curvas de dano de transformadores, cabos e motores. Inrush de um transformador ou de um grupo, pelos métodos das concessionárias e pelo de Mardegan. Média e baixa tensão referidas à mesma tensão, automaticamente.

Cobre as funções ANSI 50/51, 50N/51N, terra sensível, 67/67N, 46, 49, 50BF, 51V, 27, 59, 59N, 47, 81 e 24, com o plano R-X da 21 e a característica diferencial da 87T. Traz coordenação semiautomática, coordenador de cadeia, auditoria global de coordenação, auditoria de falha de disjuntor, sequência de operação e biblioteca de ajustes típicos.

Tela de proteção do HT PROT com a sequência de operação no unifilar e as ferramentas de coordenação
Tela real: a sequência de operação no unifilar e as ferramentas de coordenação.

Arco elétrico

Energia incidente e etiqueta pronta.

Energia incidente e fronteira de arco pela IEEE 1584-2018, inclusive com múltiplas fontes. A energia usa o tempo de atuação da proteção mais rápida a montante de cada barra. Sugestão de mitigação, relés de arco, dispositivos de extinção e etiquetas em lote, em PDF.

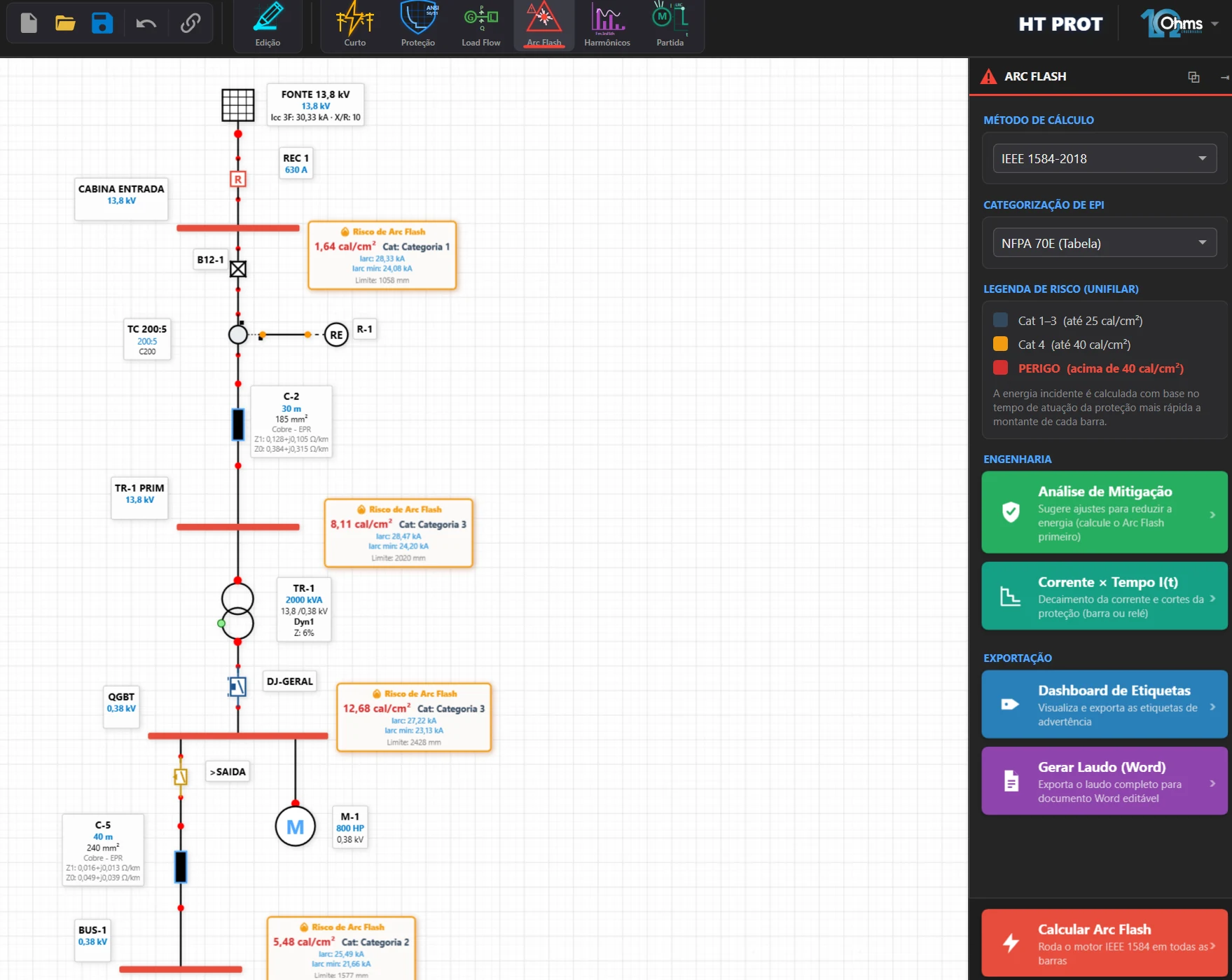

Tela de arco elétrico do HT PROT com a energia incidente em cal por centímetro quadrado em cada barra
Tela real: energia incidente em cal/cm² em cada barra.
Etiqueta de arco elétrico da BUS-1 no padrão ANSI, em inglês, emitida pelo HT PROT Etiqueta de arco elétrico da BUS-1 em português, emitida pelo HT PROT
Etiquetas reais da BUS-1, nos dois modelos que saem em lote: padrão ANSI em inglês e modelo em português. Mesmos dados nas duas, 5,48 cal/cm² a 610 mm, categoria 2 e fronteira de arco de 1577 mm.

Partida de motores

A partida simulada, não estimada.

Partida e aceleração de motores, e a sequência de partida de vários motores. Curvas para partida direta, estrela-triângulo e soft-starter. Capabilidade e decremento de geradores, e fontes fotovoltaicas e eólicas.

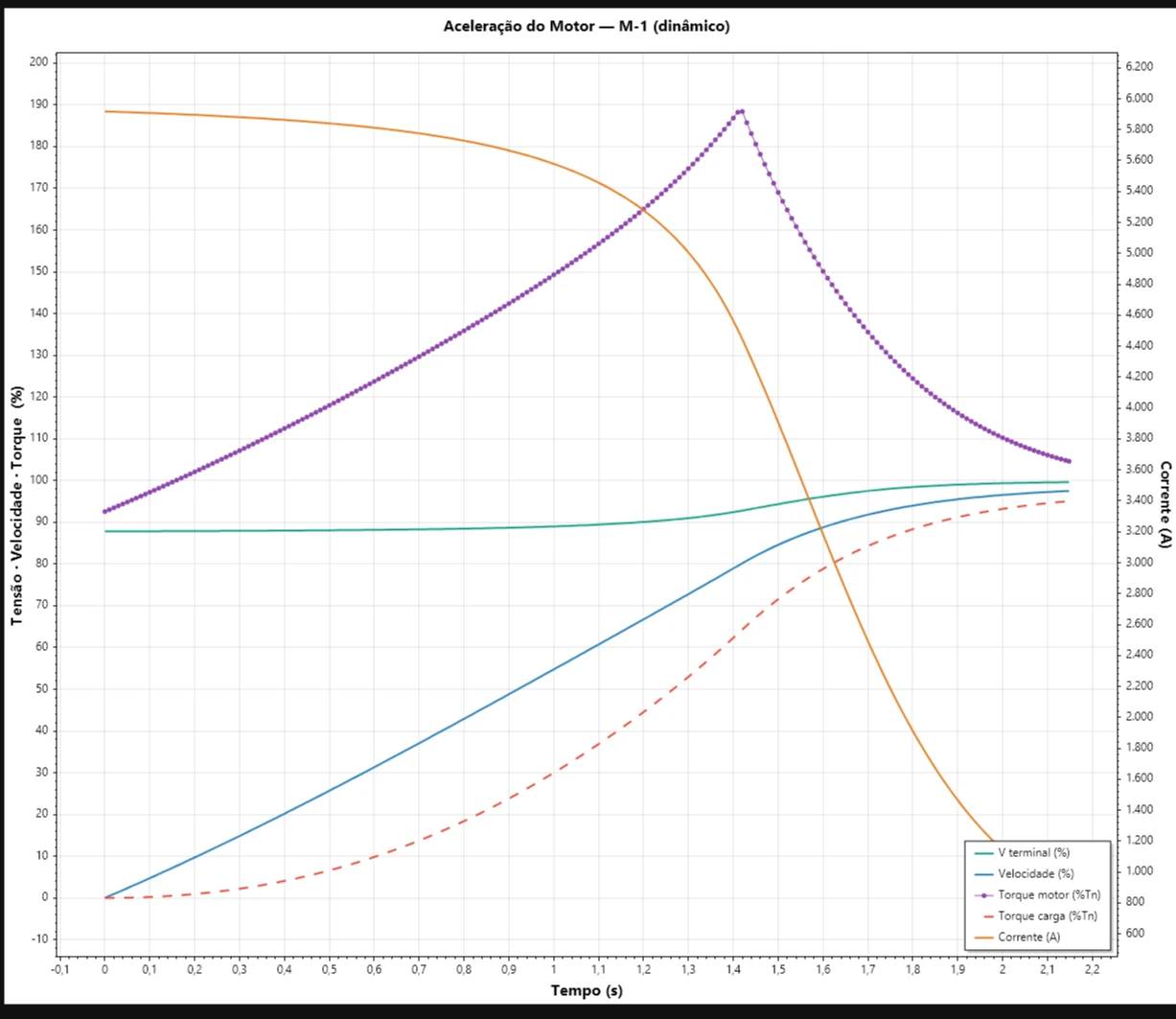

Curvas de aceleração do motor M-1 no HT PROT
Tela real: o M-1 acelera em 2,15 s, com a tensão no terminal indo de 87,8% para 99,6%.

Para quem

Feito para quem assina o estudo.

Projetistas
Estudos de proteção e seletividade para entradas de energia em média tensão e para aprovação junto às concessionárias.
Empresas de engenharia
Estudos, ajustes e relatórios no mesmo padrão em toda a equipe.
Indústrias e grandes consumidores
A manutenção revisa ajustes de relés e disjuntores ao longo da vida da instalação.
Segurança em eletricidade
Energia incidente calculada e etiquetas de advertência para os painéis.

Relatório

O relatório sai pronto.

Word gerado direto do projeto, editável, com memória de cálculo, tabelas e coordenogramas. Exporta também para Excel, CSV, PNG e PDF.

Cada critério vem com a norma de referência no próprio relatório: IEC 60909-0, IEC 60255-151, IEEE C37.112, IEEE C37.110, IEEE C57.109, IEEE 620, NEMA MG-1, ABNT NBR 5410 e NBR 14039, PRODIST Módulo 3 e NR-10.

Motor de cálculo
Conferido contra gabaritos analíticos e bancadas de regressão.
Idioma e sistema
Interface em português. 50 ou 60 Hz. Resultados em A ou kA.
Catálogos
Relés, disjuntores de baixa tensão, fusíveis, religadores e cabos.
Cenários de estudo
Compare configurações sem refazer o projeto.
Atualizações
Chegam pelo próprio programa.
Roda em
Windows

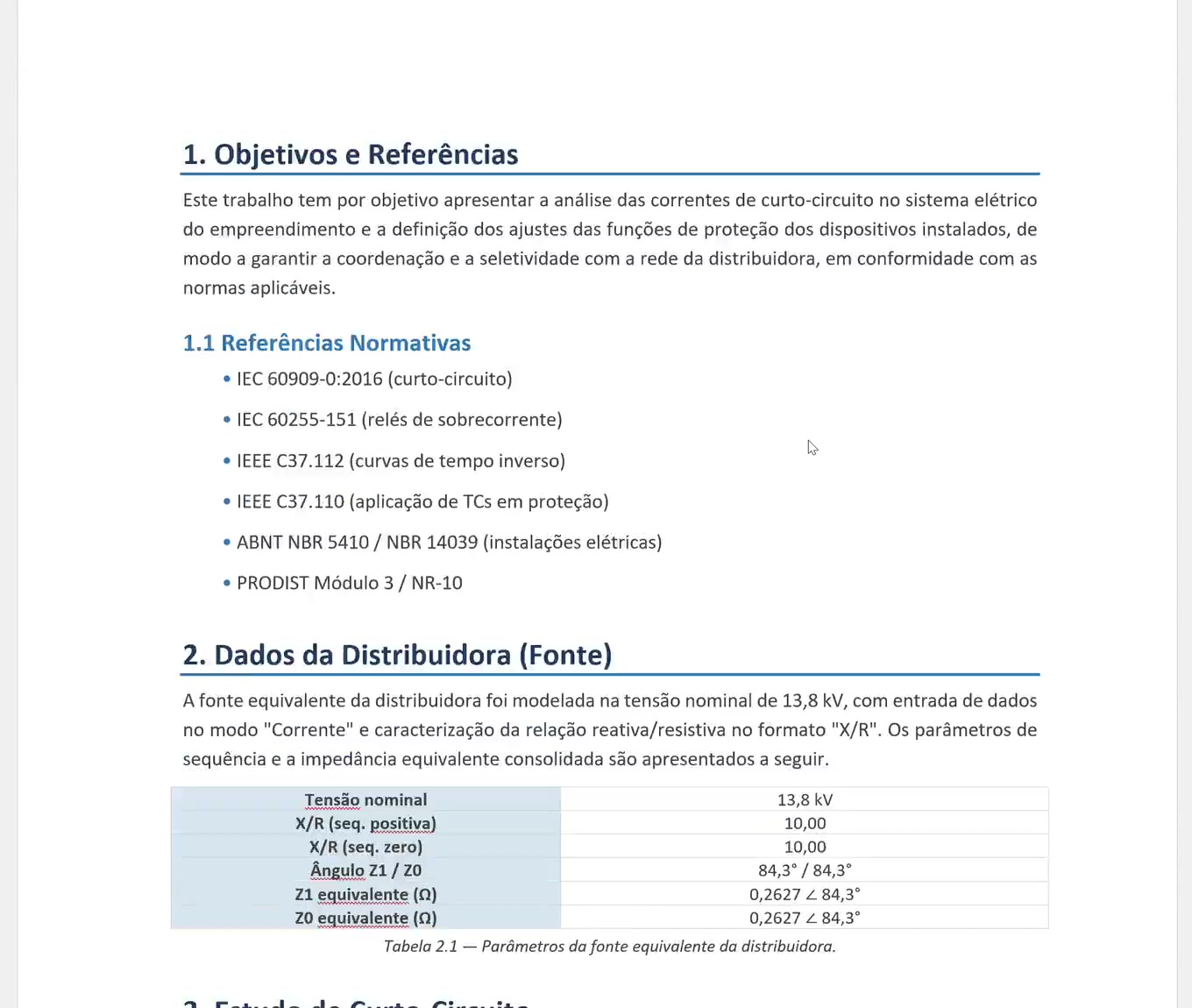

Páginas do relatório técnico gerado pelo HT PROT
Trecho do relatório gerado pelo HT PROT: sumário, referências normativas, correntes de curto por barra, assimetria e saturação dos TCs.

Licença

Leve o HT PROT para o próximo estudo.

R$ 897por ano

ou 12x de R$ 92,78 no cartão

Parcelamento com juros, direto no checkout.

  • Licença anual, com atualizações pelo próprio programa.
  • Garantia de 7 dias. Não gostou, pede o dinheiro de volta.
  • Renovando em até 10 dias depois do vencimento, 20% de desconto sobre o valor da época.
  • Licenças adicionais saem por 80% do valor.
  • Preço de 2026. A partir de 2027, a licença anual passa a R$ 1.297.

Comprar licença

Pagamento pela Assiny, em nome da 10 Ohms Engenharia. Dúvida antes de comprar? Chame no WhatsApp (55) 98427-2924.

Dúvidas

Antes de comprar.

Por que não um pacote internacional?

Os pacotes internacionais cobrem muita coisa e custam bem mais. O HT PROT custa R$ 897 por ano, tem interface em português e reúne curto, proteção, seletividade, arco elétrico e relatório no mesmo projeto.

Já tenho minha planilha. Por que trocar?

Na planilha, cada resultado é copiado para o próximo passo, e cada ajuste novo pede outra curva. No HT PROT, curto, coordenograma, arco elétrico e relatório saem do mesmo projeto. Nada para transcrever entre abas.

Serve para a norma da minha concessionária?

Os critérios são da sua concessionária, e quem aplica é você, como já faz hoje. O HT PROT entrega o cálculo: o inrush sai pelos métodos das concessionárias e pelo de Mardegan, e o relatório sai em Word editável, para seguir o modelo que ela pede. Você entra com o estudo pronto para defender.

Posso confiar nos resultados?

O motor de cálculo é conferido contra gabaritos analíticos e bancadas de regressão. O curto segue a IEC 60909-0 ou a ANSI C37.010, e o relatório traz a memória de cálculo para você conferir cada passo.

Calcula arco elétrico e gera etiqueta?

Sim. Energia incidente e fronteira de arco pela IEEE 1584-2018, inclusive com múltiplas fontes, e etiquetas de advertência em lote, em PDF.

Quanto tempo leva para aprender?

Se você já faz estudo de proteção, a ordem é a que você conhece: unifilar, parâmetros, curto, coordenograma, relatório. A interface é em português, e os equipamentos se conectam enquanto você desenha.

Como funciona a licença?

É anual. Em 2026 custa R$ 897. A partir de 2027, R$ 1.297. Quem renova em até 10 dias depois do vencimento ganha 20% de desconto sobre o valor da época, e as licenças adicionais saem por 80% do valor.

E se eu não gostar?

Você tem 7 dias de garantia. Pede o reembolso e recebe o valor de volta.

Tem suporte? E as atualizações?

As atualizações chegam pelo próprio programa. O suporte atende no WhatsApp (55) 98427-2924 e no e-mail halisson@10ohmsengenharia.com.br, com a 10 Ohms Engenharia do outro lado.

Em que sistema roda?

Roda no Windows, instalado na sua máquina. As atualizações chegam pelo próprio programa.

Do unifilar ao relatório, em um só lugar.

Curto, coordenograma, arco elétrico e relatório no mesmo projeto.
